NUOVO BLOCCO SANITARI PMR CON WC PMR, LAVELLO PMR, WC STANDARD E LAVANDINO

NUOVO BLOCCO SANITARI PMR CON WC PMR, LAVELLO PMR, WC STANDARD E LAVANDINO

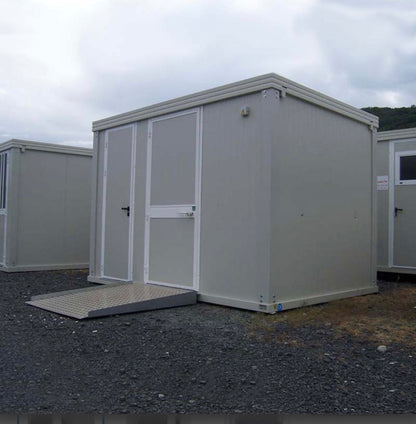

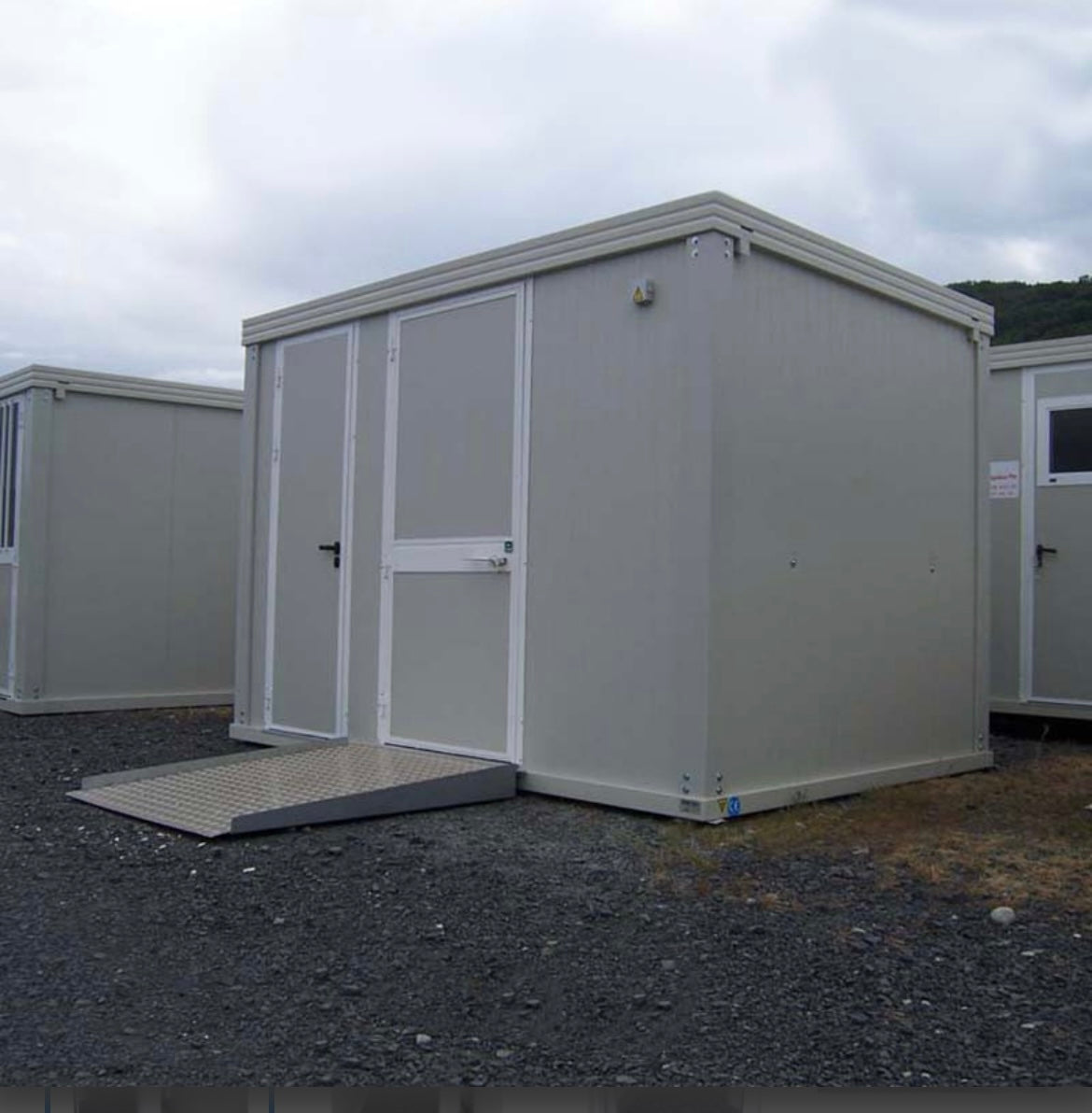

Il WC PMR 2WC è costituito da un telaio in acciaio zincato e laccato grigio chiaro RAL 9002.

Il profilo del tetto è realizzato in acciaio zincato laccato grigio chiaro RAL 9002, spessore 1,5 mm - altezza 154 mm, con 4 punti di attacco per lo spostamento alla gru.

I profili di base sono realizzati in acciaio zincato laccato grigio chiaro RAL 9002, spessore 1,5 mm – altezza 80 mm.

Il tetto è realizzato con pannelli sandwich in poliuretano espanso rigido, spessore 30 mm, Euroclasse Cs3d0. La copertura del tetto è in lamiera grecata zincata, con scarico dell'acqua piovana sui lati..

Le pareti e i divisori sono realizzati con pannelli sandwich in poliuretano espanso rigido, spessore 40 mm (colore grigio chiaro RAL 9002), Euroclass Cs3d0.

Il pavimento è in legno-cemento, spessore 16 mm, rivestito con rivestimento in PVC.

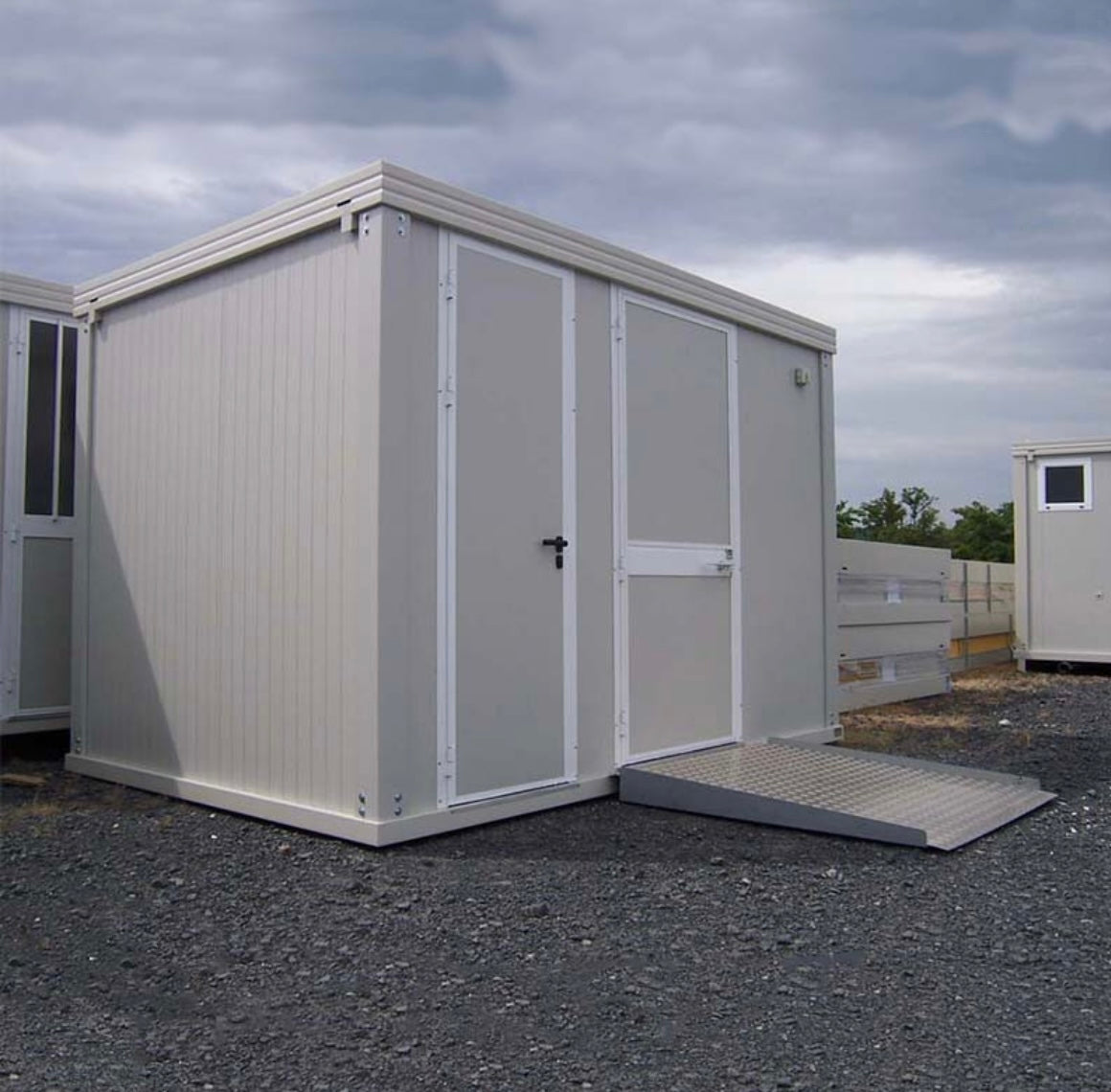

Come opzioni, è possibile aggiungere una rampa PMR e/o una rampa di accesso PMR, che sono in alluminio modificato.

---

Carpenteria in alluminio laccato bianco RAL 9010

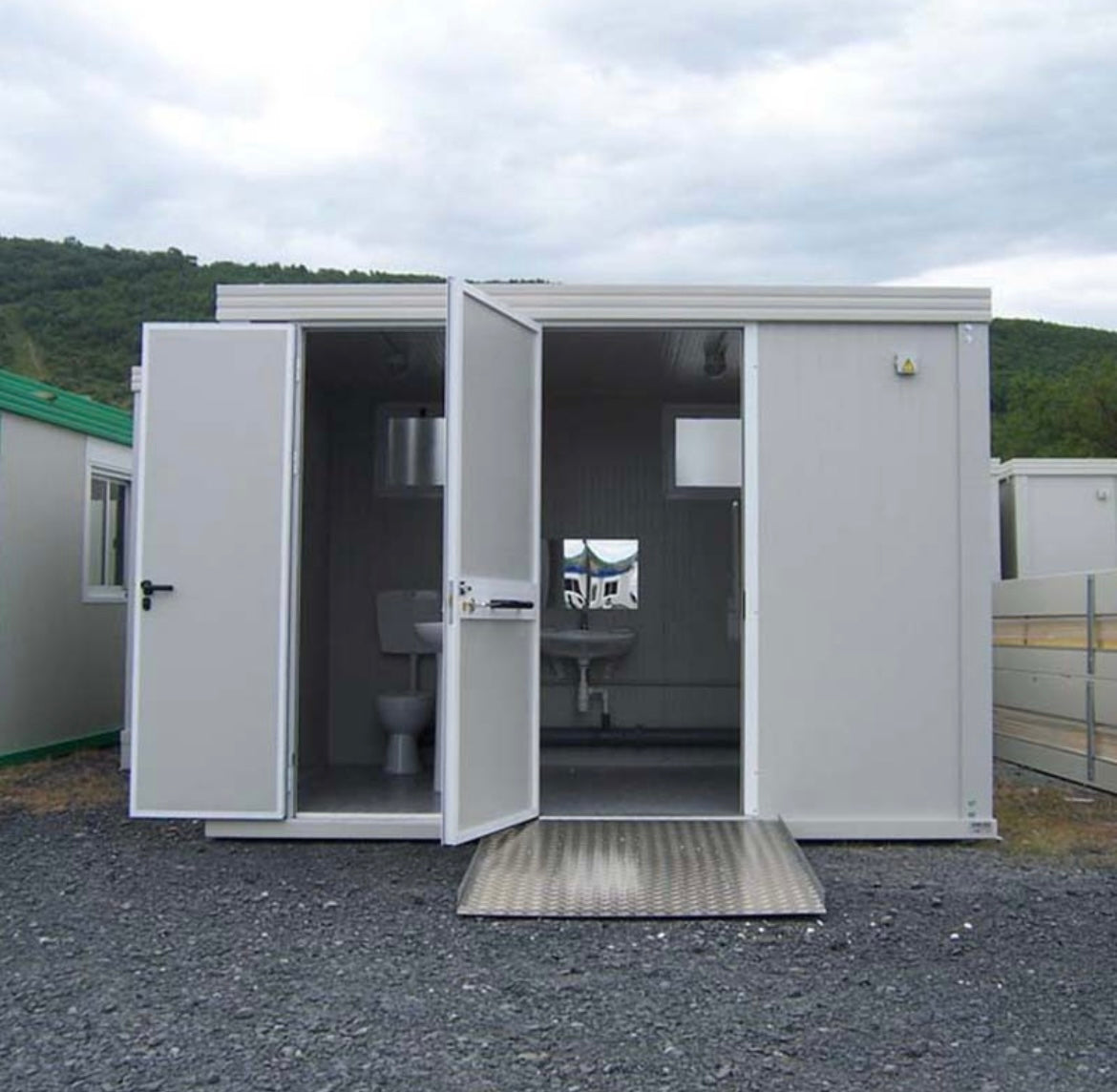

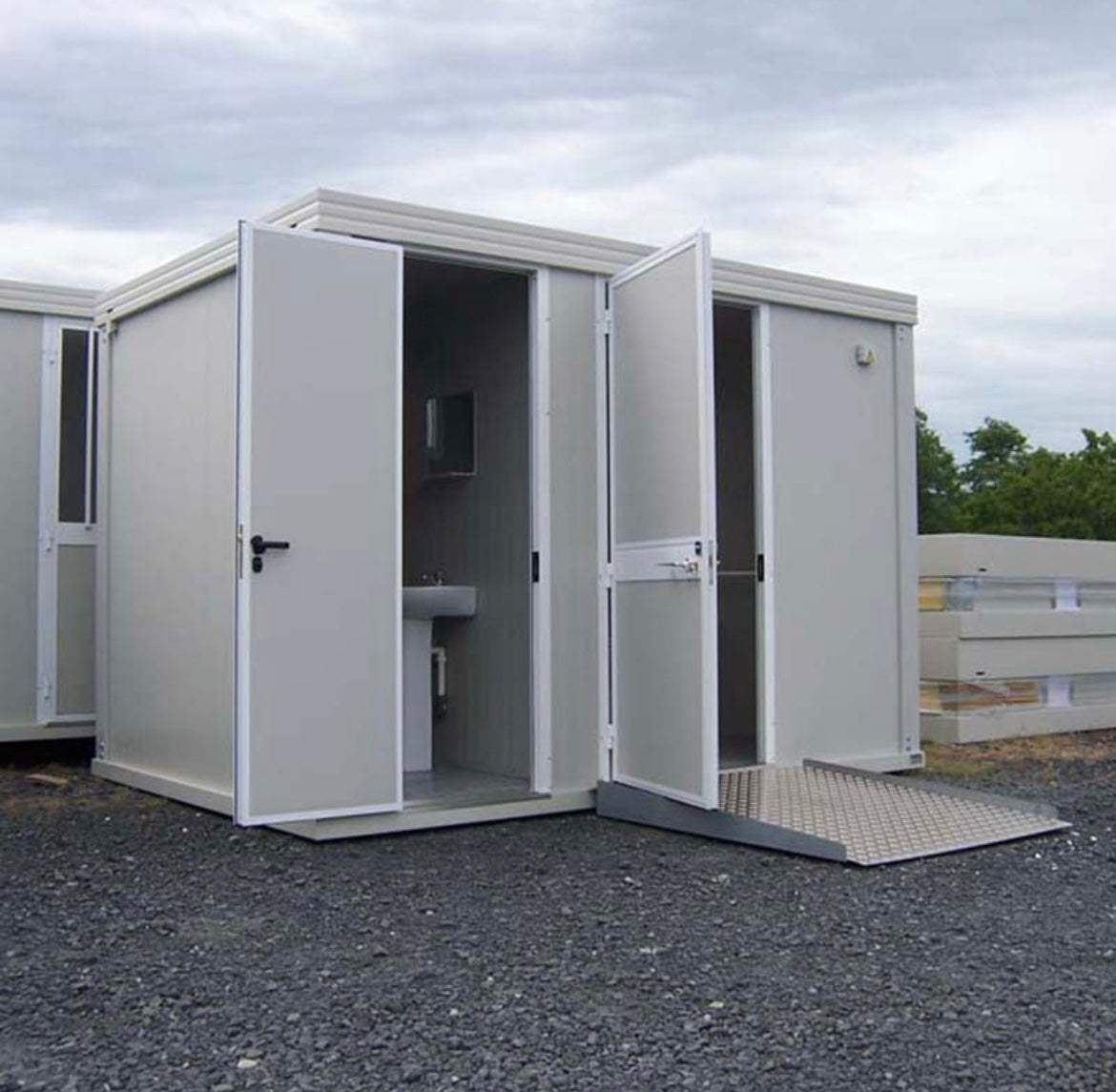

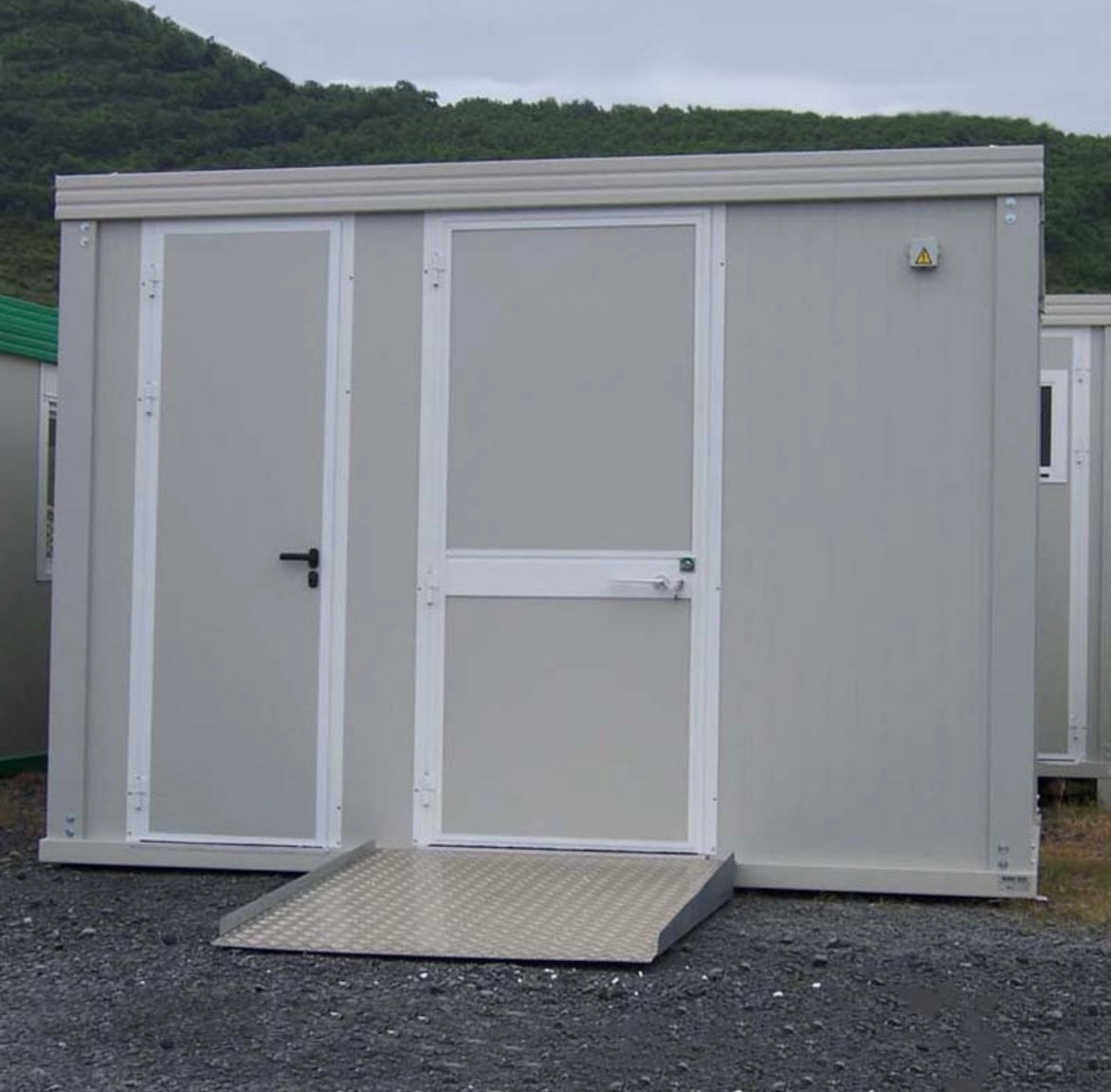

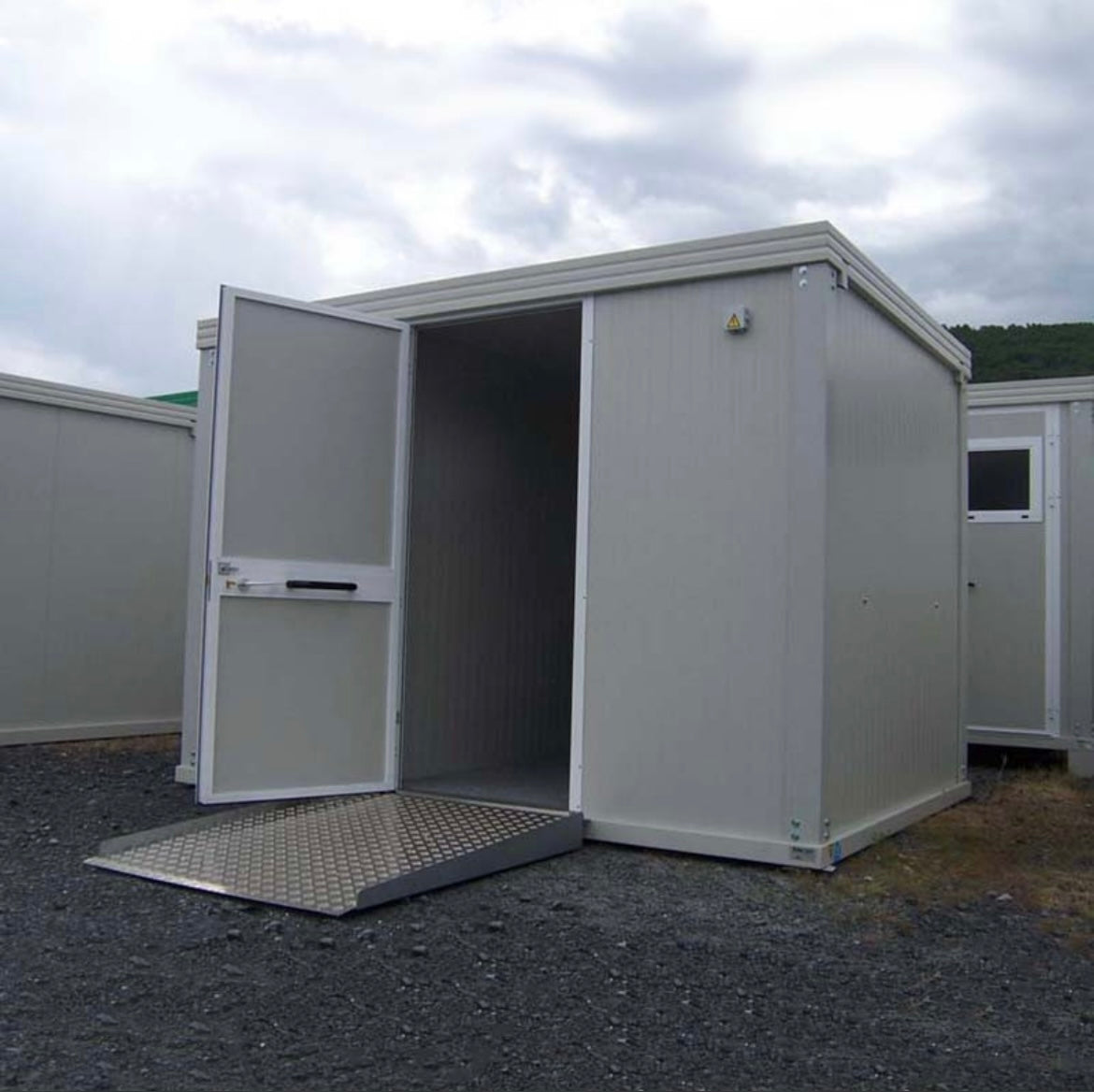

Il blocco sanitario PMR 2WC standard è dotato per la parte WC PMR di una porta completa di dimensioni 104 x 220 cm (passaggio 90 cm) con maniglia clinica in alluminio e corrimano (serratura libera/occupata, senza chiave), oltre ad una barra vasistas di dimensioni 104 x 58 cm, vetro monostampato.

La parte WC classica è dotata di una porta da 78 x 220 cm (passaggio 64 cm) completa (serratura libera/occupata, senza chiave) e vasi da 58 x 58 cm con vetro monostampato.

---

Apparecchiature sanitarie collegabili

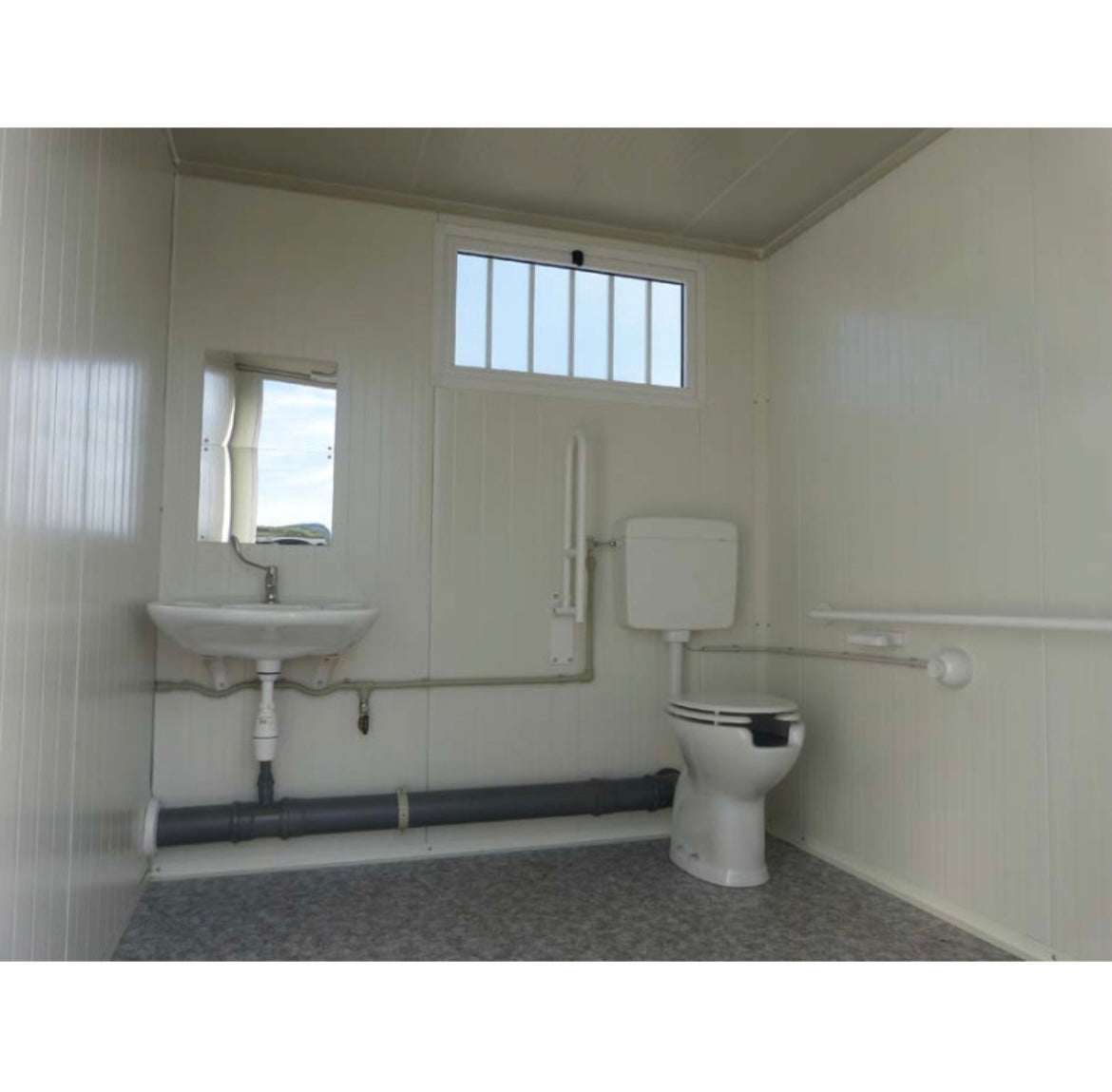

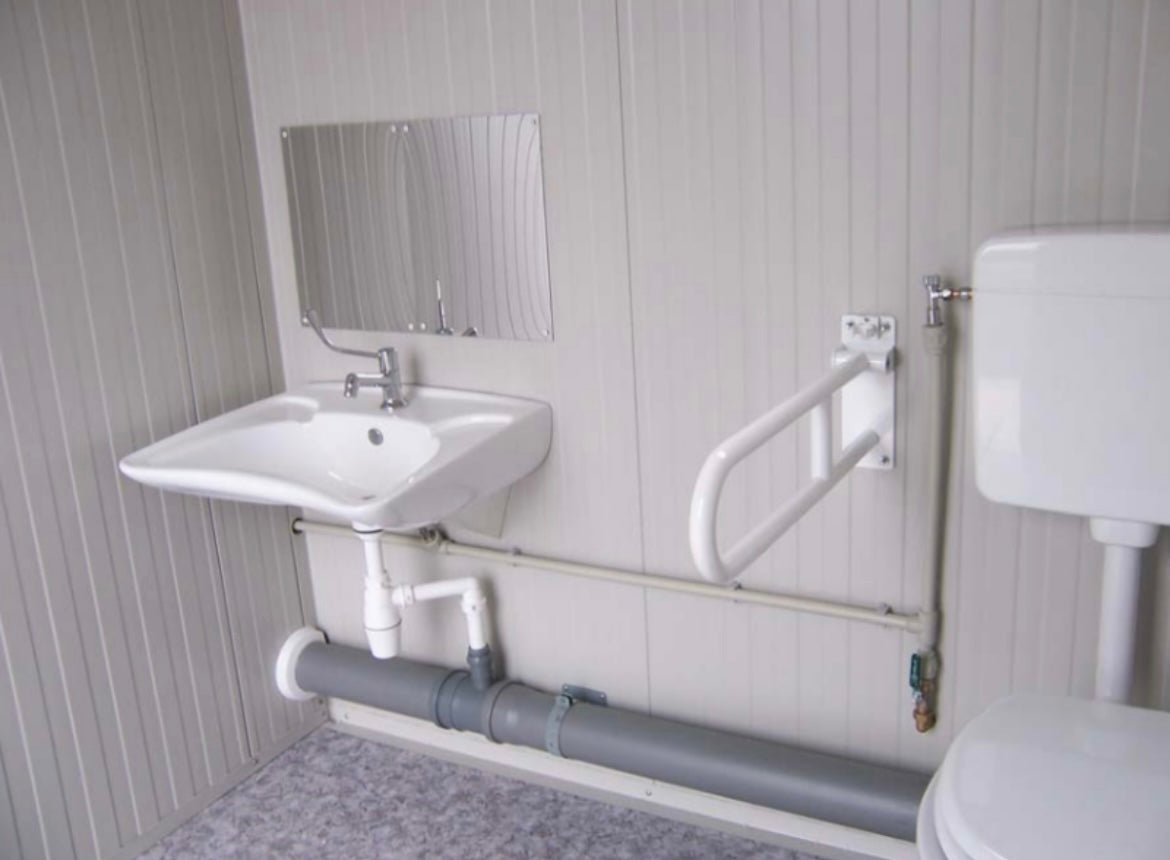

La parte WC PMR è dotata di WC inglese in ceramica con attrezzature per persone a mobilità ridotta e lavabo PMR in ceramica da 60 x 51 cm con rubinetto, leva clinica e specchio.

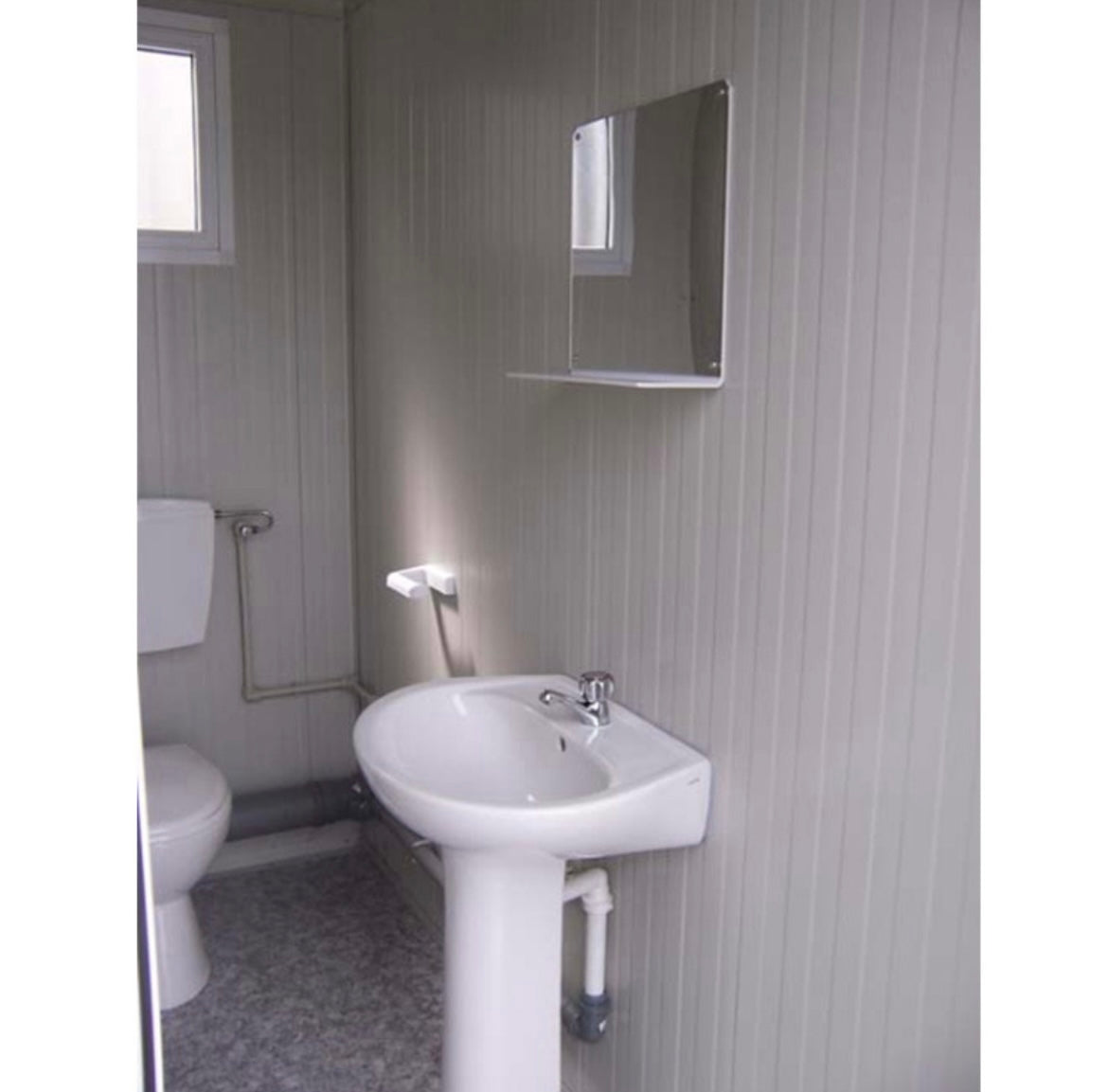

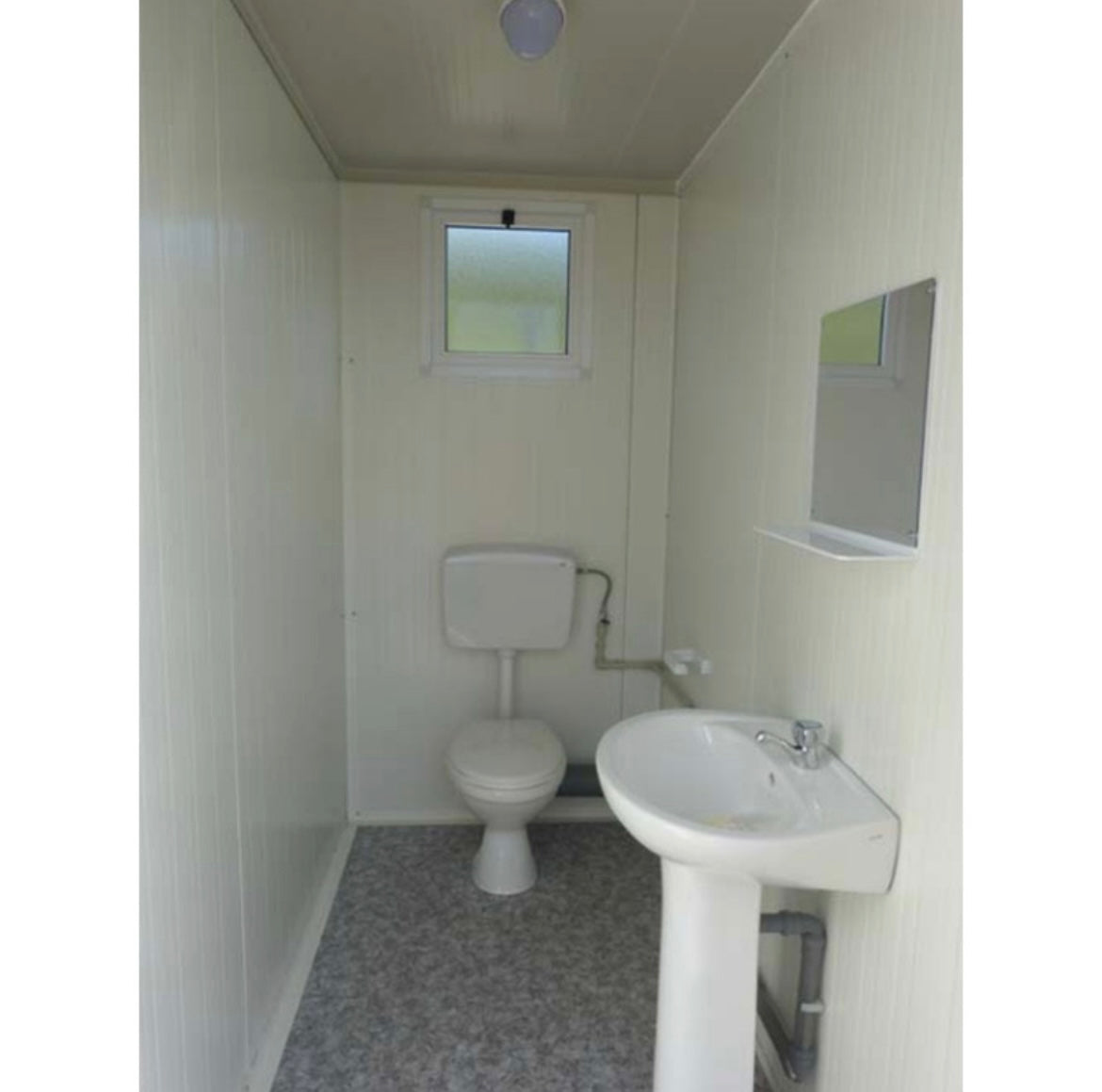

La parte wc classica prevede un wc inglese in ceramica dotato di serbatoio in pvc e porta carta, oltre ad un lavabo in ceramica da 55 cm con rubinetto e specchio.

L'ingresso dell'acqua è a muro (A) con riduttore di pressione (R) e gli scarichi sono collegati ad un'unica uscita a muro (E).

---

Impianto elettrico 220 V

Il blocco sanitario PMR 2WC è dotato di due interruttori, due plafoniere a LED, due termoconvettori da 1000 watt, un blocco di riserva sopra la porta PMR, un quadro elettrico comprensivo di interdifferenziale e interruttori (massimo 6 KW) e una scatola di connessione esterna.

---

Caratteristiche tecniche
DIMENSIONI

• Altezza esterna: 239 cm
• Altezza interna: 220 cm
• Larghezza: 340 cm
• Profondità: 242 cm

---

OSTURA

• Materiale: Acciaio zincato e laccato
• Colore: Grigio chiaro RAL 9002
• Spessore: 1,5 mm
• Sottopavimento: altezza 80 mm
• Soffitto: altezza 154 mm
• Movimentazione: 4 prese a soffitto per ganci di sollevamento

---

FALEGNAME

• Materiale: Alluminio laccato bianco RAL 9010
  Anta/e: 1 anta intera dim. 104 x 220 cm (passaggio 90 cm) con maniglia clinica in alluminio e corrimano (chiuso libero/occupato, keyless) + 1 dim. 78 x 220 cm (passo 64 cm) completo (serratura libera/occupata, senza chiave)
  Finestra/e: 1 vaso dim. 104 x 58 cm barrata, vetro monoformato + 1 vaso dim. Vetro monostampato 58 x 58 cm

---

PARETI, DIVISORIE E SOFFITTO

• Materiale: pannelli sandwich
• Isolamento: Schiuma di poliuretano rigido
• Spessore delle pareti e delle pareti divisorie: 40 mm
• Spessore del tetto: 30 mm
• Copertura del tetto: lamiera di acciaio zincato ad onde greche
• Colore parete: Grigio chiaro RAL 9002

---

PAVIMENTO

• Struttura: Pannelli in legno-cemento
• Spessore: 16 mm
• Rivestimento: PVC

---

INSTALLAZIONE SANITARIA

• 1 lavabo in ceramica dim. 55 cm con rubinetto acqua fredda e specchio
• 1 lavabo in ceramica dim. 60 x 51 cm con rubinetto acqua fredda e leva clinica
• 1 WC inglese in ceramica dotato di serbatoio in PVC e porta carta
• 1 WC inglese in ceramica con attrezzature per persone a mobilità ridotta
• Ingresso acqua a parete (A) ed evacuazioni collegate ad un'unica uscita a parete (E)

---

ELETTRICITÀ

• Illuminazione: 2 interruttori + 2 plafoniere led 7,5w
• Riscaldamento: 2 termoconvettori da 1000 W
• Sicurezza: 1 blocco di emergenza sopra la porta PMR
• Tabella: 1 tabella comprensiva di interdifferenziale e interruttori automatici
• Collegamento: 1 scatola di connessione esterna
